Gebruik je slimme meter met EVCC

EVCC is een open-source Energy Management System (EMS) waarmee je het energieverbruik en de energiestromen in je woning kunt optimaliseren. EVCC is vooral bekend voor slim laden van elektrische auto’s, maar kan ook samenwerken met zonnepanelen, thuisbatterijen, dynamische energietarieven en andere energieverbruikers.

Om slimme beslissingen over energiegebruik te kunnen nemen, heeft EVCC betrouwbare informatie nodig over de actuele energiestroom van je woning. Belangrijk daarbij is of je op dat moment elektriciteit van het net afneemt of juist teruglevert.

Daar komt je slimme meter in beeld.

De Smart Meter WiFi Gateway van SmartGateways.nl leest de P1-poort van je slimme meter uit en maakt de DSMR-data via je lokale netwerk beschikbaar. EVCC kan deze gegevens gebruiken als grid meter.

Hierdoor kan EVCC de energiestroom van je woning rechtstreeks monitoren, zonder dat hiervoor een cloudverbinding nodig is.

Wat is EVCC?

EVCC is een open-source energiebeheersysteem dat informatie uit verschillende onderdelen van je energie-installatie kan combineren.

Het wordt onder andere gebruikt voor:

Slim laden van elektrische auto’s
Laden van een elektrische auto met zonne-overschot
Laden op basis van dynamische elektriciteitsprijzen
Monitoren van netverbruik en teruglevering
Regelen van laadvermogen
Load management
Integratie van zonnepanelen
Samenwerken met thuisbatterijen
Combineren van verschillende energiemeters
Integratie met Home Assistant

Het basisidee is eenvoudig: EVCC gebruikt informatie over je energiesysteem om te bepalen wanneer en hoeveel energie moet worden gebruikt voor het laden of andere ondersteunde toepassingen.

Voor veel van deze functies heeft EVCC een betrouwbare grid meter nodig.

Waarom heeft EVCC een grid meter nodig?

Je elektriciteitsverbruik verandert voortdurend.

Je zonnepanelen kunnen bijvoorbeeld op dit moment 4.000 W produceren terwijl je woning 1.000 W verbruikt. Er is dan ongeveer 3.000 W aan overtollige energie beschikbaar.

Wanneer je bijvoorbeeld de oven, warmtepomp of wasmachine inschakelt, kan het energieverbruik van je woning sterk toenemen.

EVCC heeft daarom actuele informatie nodig over de daadwerkelijke energiestroom bij de netaansluiting.

De grid meter geeft EVCC informatie over:

Hoeveel vermogen je woning verbruikt
Hoeveel elektriciteit wordt afgenomen
Hoeveel elektriciteit wordt teruggeleverd
Of er op dit moment energie beschikbaar is als overschot

Deze informatie is vooral belangrijk voor laden met zonne-overschot.

Waarom de Smart Meter WiFi Gateway gebruiken?

De Smart Meter WiFi Gateway biedt een eenvoudige manier om de gegevens van je slimme meter beschikbaar te maken voor EVCC.

De gateway leest de P1-poort uit en stelt de ruwe P1/DSMR-data via je lokale netwerk beschikbaar.

De verbinding ziet er als volgt uit:

Slimme meter → P1-poort → Smart Meter WiFi Gateway → lokaal netwerk → EVCC

Lokale communicatie

EVCC maakt rechtstreeks verbinding met het IP-adres van de gateway.

De gegevens hoeven niet via een SmartGateways-cloudservice te worden verstuurd.

Geen extra energiemeter nodig

Als je slimme meter de benodigde netgegevens via de P1-poort beschikbaar stelt, kan de Smart Meter WiFi Gateway als interface tussen de slimme meter en EVCC worden gebruikt.

Realtime data

De gateway geeft de ruwe DSMR-data van de slimme meter door, waardoor EVCC toegang krijgt tot actuele informatie over afname en teruglevering.

Meer dan alleen EVCC

De gateway is niet specifiek voor EVCC bedoeld. De P1-data kan ook door andere systemen worden gebruikt, zoals Home Assistant, afhankelijk van de ondersteunde verbindingsmethode.

De gateway kan daardoor worden gebruikt als algemene netwerkinterface voor je slimme meter.

De Smart Meter WiFi Gateway koppelen aan EVCC

De configuratie in EVCC is eenvoudig.

Stap 1 – Sluit de Smart Meter WiFi Gateway aan

Sluit de gateway aan op de P1-poort van je geschikte slimme meter.

Zorg ervoor dat de gateway verbonden is met je WiFi-netwerk.

Je hebt het IP-adres van de gateway nodig.

Bijvoorbeeld:

192.168.100.16

Je kunt dit vinden via de configuratie van de gateway of door in je router te kijken bij de lijst met verbonden apparaten.

Tip: gebruik een vast IP-adres

We raden aan om in je router een DHCP-reservering voor de gateway in te stellen.

Hierdoor behoudt de gateway altijd hetzelfde IP-adres.

Als het IP-adres verandert, kan EVCC geen verbinding meer maken met de gateway totdat de configuratie is aangepast.

Stap 2 – Open EVCC

Open de webinterface van EVCC.

Ga naar de configuratie en configureer je Grid meter (netmeter).

EVCC gebruikt de netmeter om het actuele energieverbruik en de energiestroom van je elektriciteitsaansluiting te bepalen.

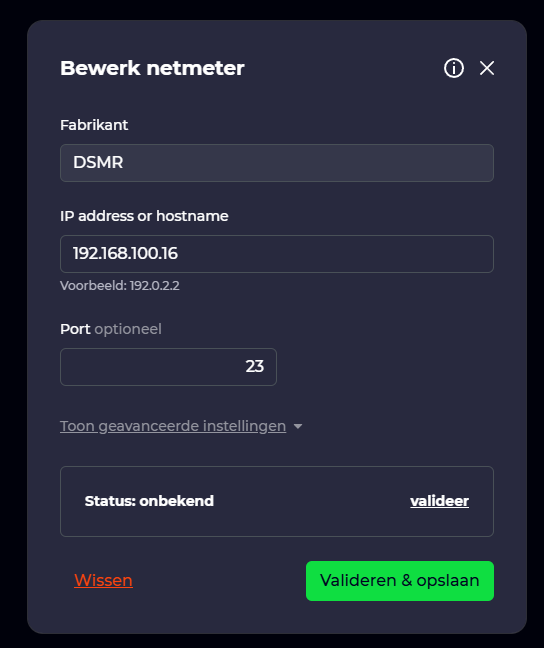

Stap 3 – Configureer de netmeter

Vul de volgende gegevens in:

Fabrikant: DSMR
IP-adres of hostnaam: 192.168.100.16
(gebruik hier het IP-adres dat je eerder hebt opgezocht)
Poort: 23

Klik vervolgens op Opslaan.

Stap 4 – Valideer de configuratie

Klik in EVCC op Valideren.

Als de configuratie correct is, maakt EVCC verbinding met de gateway en worden de actuele gegevens van je slimme meter weergegeven.

Je kunt vervolgens de actuele energiestroom bekijken en de Smart Meter WiFi Gateway gebruiken als netmeter (grid meter) binnen je EVCC-installatie.

EVCC gebruiken met zonnepanelen

Een van de interessantste toepassingen is laden met zonne-overschot.

Stel dat je zonnepanelen:

4.000 W

produceren.

Je woning gebruikt op dat moment:

1.000 W

Dan is er ongeveer:

3.000 W

beschikbaar voordat rekening wordt gehouden met andere systeembeperkingen.

EVCC kan de netmeting gebruiken om te bepalen of er daadwerkelijk elektriciteit wordt teruggeleverd en het laadvermogen van je elektrische auto hierop aanpassen.

Wanneer het energieverbruik in huis stijgt, verandert ook het beschikbare overschot.

Bijvoorbeeld:

Zonneproductie: 4.000 W
Verbruik woning: 2.500 W
Beschikbaar overschot: ongeveer 1.500 W

De Smart Meter WiFi Gateway voorziet EVCC van de actuele netgegevens die hiervoor nodig zijn.

Dit maakt de gateway bijzonder interessant voor installaties waarbij je het zelfverbruik van zonne-energie wilt maximaliseren.

EVCC met dynamische elektriciteitstarieven

EVCC kan ook worden gebruikt met dynamische energieprijzen.

In plaats van je auto altijd te laden zodra deze is aangesloten, kan EVCC rekening houden met de elektriciteitsprijzen bij het bepalen van een geschikte laadstrategie.

Dit kan interessant zijn voor huishoudens met een dynamisch energiecontract.

De Smart Meter WiFi Gateway levert de daadwerkelijke netmeting, terwijl EVCC deze informatie kan combineren met prijsinformatie en andere beschikbare gegevens.

Zo kun je het laden optimaliseren op basis van zowel beschikbare energie als elektriciteitsprijzen.

EVCC met een thuisbatterij

EVCC kan ook samenwerken met ondersteunde thuisbatterijsystemen.

Een typische energie-installatie kan bestaan uit:

Zonnepanelen
Een thuisbatterij
Een elektrische auto
Een laadpaal
Een slimme meter

EVCC kan informatie uit deze verschillende onderdelen combineren om de totale energiestroom te optimaliseren.

De Smart Meter WiFi Gateway levert hierbij de meting aan de netzijde. De batterij en omvormer kunnen hun eigen gegevens via ondersteunde integraties aan EVCC leveren.

De gateway vervangt dus niet de integratie van de batterij of omvormer. Hij levert EVCC juist een belangrijk onderdeel van de informatie: wat er op de netaansluiting gebeurt.

EVCC en Home Assistant

Gebruik je al Home Assistant? Dan kan EVCC onderdeel worden van een groter energiebeheersysteem.

Home Assistant is vooral geschikt voor:

Energie dashboards
Automatiseringen
Monitoring
Smart home-apparaten
Energie-statistieken
Eigen sensoren

EVCC richt zich vooral op:

Slim laden van elektrische auto’s
Laden met zonne-overschot
Laden op basis van elektriciteitsprijzen
Load management
Energiebewust laden

Een mogelijke opstelling is:

Slimme meter
↓
Smart Meter WiFi Gateway
↓
Lokaal netwerk
↓
├── EVCC – slim laden en energiebeheer
└── Home Assistant – monitoring, dashboards en automatisering

Dezelfde slimme meter kan daardoor onderdeel worden van zowel je EVCC- als Home Assistant-installatie.

Problemen oplossen

Kan EVCC de gegevens van je slimme meter niet uitlezen? Controleer dan het volgende.

Controleer het IP-adres

Controleer of je het actuele IP-adres van de Smart Meter WiFi Gateway hebt ingevuld.

Controleer de poort

De juiste TCP-poort is:

Controleer het netwerk

Het EVCC-systeem en de Smart Meter WiFi Gateway moeten met elkaar kunnen communiceren via het lokale netwerk.

Gebruik je VLAN’s, gastnetwerken of firewallregels? Controleer dan of verkeer tussen beide apparaten is toegestaan.

Controleer de P1-verbinding

Controleer of de gateway goed is aangesloten op de P1-poort van de slimme meter en of de gateway daadwerkelijk data ontvangt.

Controleer het EVCC-metertype

Controleer of het metertype is ingesteld op:

DSMR

Veelgestelde vragen

Is EVCC alleen voor elektrische auto’s?

Nee. EVCC is oorspronkelijk ontwikkeld rondom het laden van elektrische auto’s, maar is inmiddels uitgegroeid tot een breder energiebeheersysteem. Het kan werken met grid meters, zonnepanelen, thuisbatterijen, laadpunten, energietarieven en andere ondersteunde energieapparaten.

Kan ik de Smart Meter WiFi Gateway zonder EVCC gebruiken?

Ja. De gateway kan de P1-data ook beschikbaar maken voor andere compatibele systemen, waaronder domotica- en energie-monitoringsystemen.

Heb ik Home Assistant nodig om EVCC te gebruiken?

Nee. EVCC kan rechtstreeks communiceren met de Smart Meter WiFi Gateway. Home Assistant is optioneel.

Heb ik een aparte elektriciteitsmeter nodig voor EVCC?

Niet noodzakelijk. Als je slimme meter de benodigde DSMR-data via de P1-poort levert, kan de Smart Meter WiFi Gateway deze gegevens als grid meter aan EVCC doorgeven.

Gebruikt de gateway de cloud?

Nee. EVCC kan rechtstreeks via je lokale netwerk verbinding maken met de Smart Meter WiFi Gateway.

Welke poort gebruikt EVCC?

Gebruik TCP-poort 23 voor de Smart Meter WiFi Gateway.

Welk metertype moet ik selecteren in EVCC?

Selecteer:

DSMR

Vul vervolgens het IP-adres van de Smart Meter WiFi Gateway in en gebruik TCP-poort 23.

Kan ik de gateway gebruiken voor laden met zonne-overschot?

Ja. De gateway levert EVCC informatie over de actuele afname van en teruglevering aan het elektriciteitsnet. EVCC kan deze informatie vervolgens gebruiken voor ondersteunde laadstrategieën op basis van zonne-energie.

Kan ik de gateway gebruiken met een thuisbatterij?

Ja, als grid meter. Je thuisbatterij moet de eigen gegevens normaal gesproken via een ondersteunde integratie of energiemeter aan EVCC leveren.

Conclusie

De Smart Meter WiFi Gateway is een eenvoudige manier om je slimme meter te koppelen aan EVCC.

Door de P1-poort uit te lezen en de DSMR-data via je lokale netwerk beschikbaar te maken, voorziet de gateway EVCC van betrouwbare informatie over de energiestroom van je woning.

De basisconfiguratie is:

Metertype: DSMR
IP-adres: IP-adres van je Smart Meter WiFi Gateway
Poort: 23

Eenmaal gekoppeld kan EVCC de gegevens van de slimme meter gebruiken als grid meter voor toepassingen zoals slim laden van elektrische auto’s, laden met zonne-overschot, dynamische elektriciteitstarieven en breder energiebeheer.

In combinatie met systemen zoals Home Assistant kan de Smart Meter WiFi Gateway bovendien onderdeel worden van een complete lokale oplossing voor energie-monitoring en automatisering.

Eén gateway, directe toegang tot je slimme meter en een eenvoudige lokale koppeling met EVCC.
